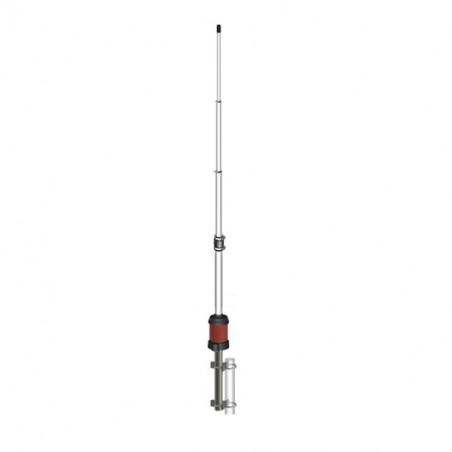

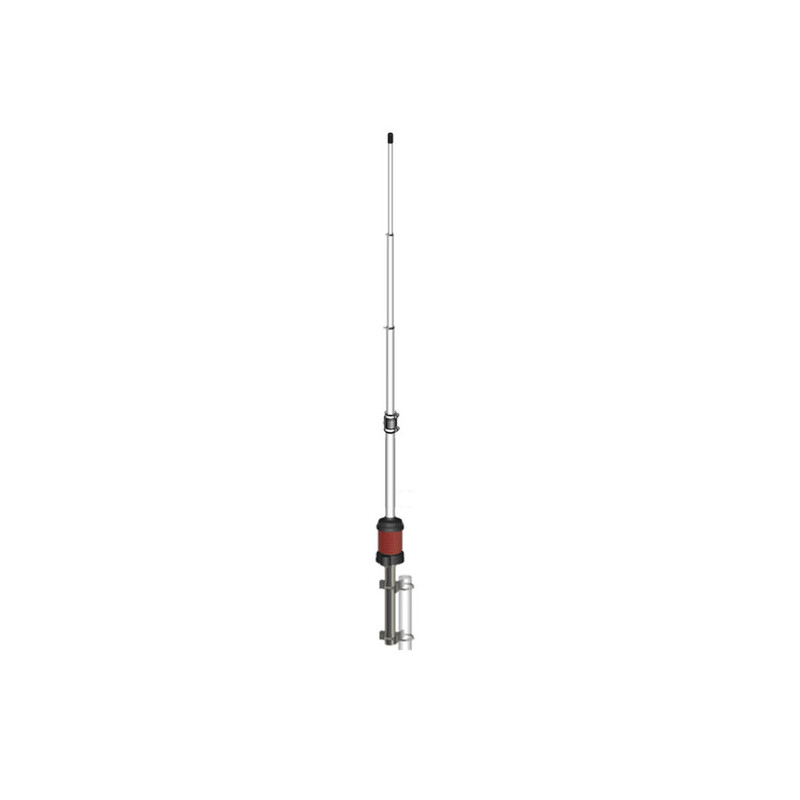

Antenna base CB SIRIO GAIN-MASTER 5/8 2024

Antenna Lambda da 5/8 con base in fibra di vetro senza radiali, sintonizzata in fabbrica per la banda dei 10 e 11 m.

Ultima versione 2024: ancora più stabile di prima. Con elemento stabilizzatore per il collegamento delle due sezioni inferiori dell'albero. Inoltre, nella fornitura è ora incluso un nuovo supporto per albero, adatto per diametri di albero da 35 a 60 mm.

Dati tecnici

Contenuto della confezione: Antenna con staffa lato albero e viti

Dimensioni imballo: 1950 x 100 x 130 mm

Ulteriori informazioni su: www.gain-master.it/

Gain-Master™ è un'antenna
per stazione base in fibra di vetro ad alta tecnologia da 0,625λ per antenne a banda larga da 10m a 12m*,

progettata interamente tramite simulazione elettromagnetica per ottenere il massimo guadagno e ottimizzare il diagramma di radiazione e la larghezza di banda.

Progettato con le più avanzate tecnologie disponibili, è prodotto completamente in Italia con materiali di alta qualità.

Il nuovo design dell'elemento radiante (brevetto in corso di registrazione) funziona come un dipolo alimentato centralmente, quindi tutte le correnti RF sul radiatore sono in fase e i radiali del piano di terra non sono necessari.

La bobina coassiale nella parte inferiore funziona come induttore RF per un disaccoppiamento ottimale tra albero e linea di alimentazione.

Realizzato con tubi telescopici in fibra di vetro, è dotato di messa a terra in corrente continua per la migliore protezione dalle scariche elettrostatiche.

Gain-Master™ è il nuovo standard di riferimento nella sua categoria di antenne.


*Banda da 12 m coperta con sintonizzatore d'antenna manuale o automatico.

DATI ELETTRICI


Tipo Dipolo verticale alimentato al centro da 0,625 λ
Gamma di frequenza @ SWR ≤ 2,0 Banda larga 25,5 - 30 MHz da 10 m a 12 m* banda radioamatoriale
Impedenza 50 Ω
Radiazione Omnidirezionale
Polarizzazione Lineare Verticale
Guadagno massimo sull'orizzonte da 1 a 2 dB superiore al convenzionale 5/8 λ
Potenza massima 500 Watt (CW) continui, 1000 Watt (CW) di breve durata
Protezione dai fulmini Tutte le parti metalliche sono collegate a terra in CC, il conduttore interno presenta un
cortocircuito in CC
Connettore UHF femmina, isolante in PTFE e perno centrale placcato in oro

DATI MECCANICI

Materiali Tubo composito in fibra di vetro bianca a quattro sezioni,
radiatore in filo di rame e cavo coassiale a bassa perdita,
ferramenta in acciaio inossidabile, alluminio AW6060 anodizzato,
materiale termoplastico stabilizzato ai raggi UV.
Resistenza al vento fino a 160 km/h utilizzando barre di rinforzo (vedere il manuale di installazione allegato)
Altezza (circa) 7360 mm con staffa, radiatore 6850 mm
Dimensioni imballo 1950 x 100 x 130 mm
Peso (circa) 3 kg
Palo di montaggio Ø 35-54 mm palo laterale con bullone a “V”
